Fin de la dalle du RDC

Mercredi, Nino avait pris un jour de congé pour ferrailler le tour de la dalle et commencer à y couler le béton.

Aujourd'hui, nous avons fini de couler le béton entre les planelles et la dalle.

La dalle du rez-de-chaussée est maintenant terminée.

L'objectif que nous nous étions fixé pour le début de l'hiver est désormais atteint. Nous allons nous reposer un peu avant de reprendre lorque le temps nous le permettra.

Joyeuses fêtes!!

Planelles

Avant tout voici une photo du travail fait samedi matin par Nino: il a terminé de mettre le béton entre les morceaux de dalle. Le clavetage est donc terminé.

Mardi et mercredi matin, le maçon a posé les planelles tout autour de la dalle.

Il ne reste plus qu'à mettre la ferraille dans les espaces vides et d'y couler du béton pour que la dalle soit finie.

Repos...

.
Jeudi, Nino a terminé le clavetage de la dalle.

Ce weekend, les planelles devaient être posées tout autour de la dalle. Les planelles permettent de réaliser une ceinture tout autour de la dalle. Une fois posées, il suffit de mettre de la ferraille et couler du béton entre celles-ci et la dalle pour que ce soit terminé.

... Mais après une demi-journée de travail dans le vent et sous la pluie il a fallu arrêter car celles-ci ne tenaient pas.

Résultat: nous sommes restés au chaud!
.
.

Dalle Rez-de-chaussée

Aujourd'hui, nous avons posé la dalle du rez-de-chaussée. Normalement, elle devait nous être livrée en 4 camions et ce, sur toute la journée vu que chaque aller-retour devait prendre deux heures. Mais... surprise, à 9H deux camions sont arrivés avec la totalité de la dalle!

Il s'agit d'une dalle pré fabriquée. Les morceaux de la dalle ont été posés sur le vide sanitaire par une grue. Nino et moi devions nous mettre à chaque bout et poser la dalle à 5 cm environ du bord du mur.

A 11h, tout était posé!
Sous le soleil en plus!

Pour que les morceaux de dalle soient unis pour ne faire qu'une seule et même dalle, il faut couler du mortier entre chacun d'entre eux: c'est ce qu'on appelle le clavetage.

En fin d'après-midi, le clavetage de la dalle du garage était terminé... et la pluie commençait à tomber!

Coulage du béton de la poutre

Ce weekend, nous avons coulé le béton de la poutre.






























Nino a aussi mis en place de quoi étayer la dalle qui sera posée au niveau du garage. Nous avons opté pour une dalle pré-fabriquée qui nous sera livrée mercredi. Il est conseillé d'étayer au centre pour des portées supérieures à 5,50 mètres, ce qui est le cas au niveau du garage.

Voici le lien du fabricant de la dalle alvéolée en béton armé: http://www.echobel.com/france/dalles-alveolees.asp?nav=2&subnav=2-3

Ferraillage de la poutre

Aujourd'hui, nous avons placé la ferraille dans le coffrage. Il a fallu ligaturé 8 tiges de ferrailles assez épaisses à la longrine qui parcourt toute la poutre. Comme il s'agit d'une poutre de 6 mètres de long, le ferraillage doit être renforcé.


Ensuite, nous avons relié la longrine aux ferrailles des deux poteaux à l'aide d'équerres. Sur cette photo, on voit la ferraille de l'un des poteaux. La semelle des fondations a été percée pour que celle-ci y soit insérée et que les efforts de la poutre soit transmis.









Pour maintenir les planches du coffrage, Nino a installé des serre-joints de façon régulière.

Il a aussi fini de coffrer les poteaux.

Petite vue d'ensemble sur le coffrage. Nous coulerons le béton samedi pour pouvoir décoffrer les côtés de la poutre avant l'arrivée de la dalle prévue pour mercredi prochain.

Fin de l'arase et coffrage de la poutre

Samedi, nous avons terminé l'arase. Le vide sanitaire est désormais à niveau pour recevoir la dalle.

Dimanche, nous avons commencé le coffrage d'une poutre qui fera 6 mètres de long et qui se situera entre le garage et la maison. L'entreprise qui va nous livrer la dalle nous a conseillé de réaliser une poutre à cet endroit pour reprendre la charge du mur et de la dalle du premier étage.

D'abord, il a fallu étayer (soutenir la charge de la poutre de 1200 kg) à l'aide d'agglos:

Pour transmettre les efforts aux fondations, il faut aussi faire deux poteaux de part et d'autre de la poutre. Il a donc fallu découper 20 cm dans le vide sanitaire.

Pour faire le coffrage de la poutre, Nino a assemblé des planches pour obtenir un coffrage de 20 cm de largeur pour une hauteur de 40 cm.

Voici le résultat.

Reste à coffrer les poteaux, ferrailler, mettre les serre-joints et couler le béton!

Fin du vide sanitaire et arase

Le weekend dernier, les murs du vide sanitaire ont été terminés pendant notre petite escapade dans le Nord et les Ardennes!

Voici les murs qu'il restait à terminer:

et une vue d'ensemble du vide sanitaire:

Hier et aujourd'hui, Nino et moi avons commencé l'arase. Pour réaliser une arase, il faut mettre quelques centimètres de mortier au-dessus des murs pour mettre à niveau la hauteur du vide sanitaire et mettre bien à plat pour poser la dalle.

Hier, nous avons coffré les poutres au-dessus des trois passages qui permettent d'accéder à l'ensemble du vide sanitaire ("les trous d'homme"), nous y avons mis de la ferraille et y avons coulé du béton.

Nous avons aussi commencé à réaliser l'arase au niveau d'un des murs... mais la pluie et le froid nous ont contraints à nous arrêter.

On était trempés des pieds à la tête!








Aujourd'hui, nous avons poursuivi l'arase. Ce matin, nous avons installé le maximum de planches et de serre-joints que nous avions pour couler le plus de mortier possible dans l'après-midi...




































Après avoir bien installé toutes les planches à bonne hauteur à l'aide du laser, Nino a préparé le mortier.

Ensuite nous avons posé le mortier entre les planches. Pour que la hauteur soit la même partout, il faut bien égaliser.

Aux grands maux les grands remèdes... j'ai sorti ma tenue anti pluie aujourd'hui!

Pas facile le métier de maçon... vivement la rentrée!

En fin de journée, les trois quarts de l'arase étaient terminés. Mercredi prochain, nous terminerons la partie qu'il reste.


Nous avons aussi aménagé le chemin avec des cailloux pour permettre aux camions d'avancer plus facilement sur le terrain et livrer les matériaux dans le fond.

Elévation du vide sanitaire

Ce weekend, le vide sanitaire a commencé à être monté.

Le maçon nous avait dit que cela pouvait être fait en deux jours. Mais ils ont perdu un peu de temps le samedi matin pour déplacer le matériel qui n'avait pas été installé au bon endroit...

Il a aussi fallu implanter les coins de la maison de façon plus précise et cela a pris un peu plus de temps que prévu.






Normalement, le mur du vide sanitaire doit être positionné au milieu du béton des fondations mais on a eu un petit soucis à un endroit , le mur devra être monté au bord... il y a eu une légère erreur lors du traçage des fouilles mais bon, la maison devrait tenir quand même!!

Du coup, en milieu d'après-midi seul le mur du fond du garage était monté. Il faudra donc sans doute un jour de plus que prévu pour terminer.

Comme prévu, il a manqué quelques heures pour terminer le montage des murs du vide sanitaire. Malgré tout, cela a bien avancé. Voici quelques photos prises en fin de journée...vers 18H, et oui, il fait déjà noir... vive le changement d'horaire...!

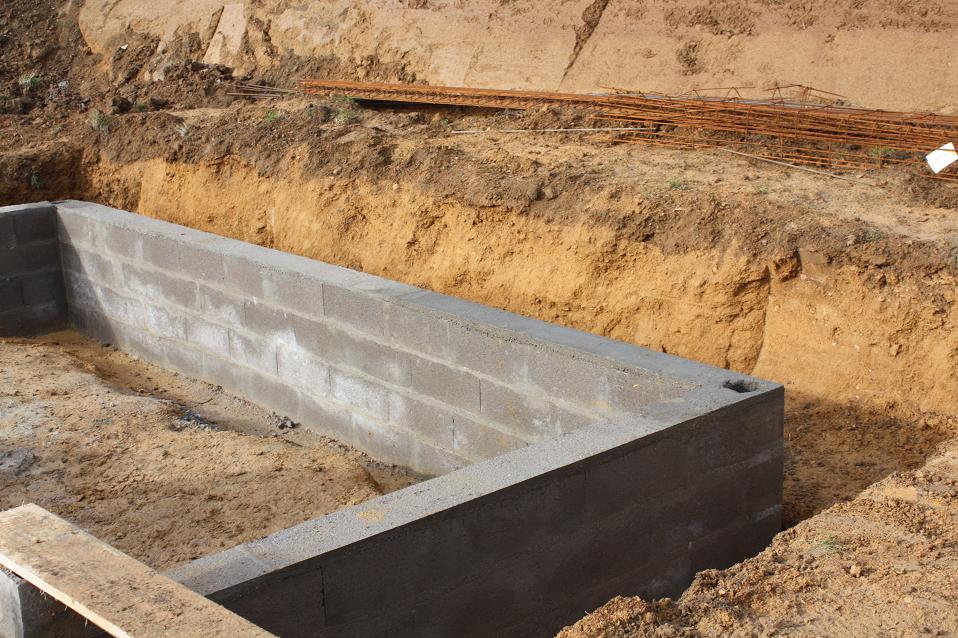

La partie qui comprend l'entrée et le garage est finie.












La partie salon/bureau est terminée aussi.







Il ne reste plus qu'une petite partie à monter: la partie salle à manger ainsi que cuisine/cellier.

Coulage des fondations

Aujourd'hui, les fondations ont été coulées.

Deux toupies de 9 m3 de béton sont venues amener le béton. Nino tenait la flèche de la pompe pendant qu'un ami étalait le béton avec un râteau. Il a fallu deux heures pour couler et égaliser la totalité du béton.

Vu que je n'étais pas là aujourd'hui, je n'ai pas pu prendre des photos au fur et à mesure donc voici quelques photos lorsque le travail a été terminé.

Comme il restait 2 m3 de béton, Nino a étalé le surplus sur le chemin devant le futur garage. Le béton qui est livré doit être utilisé. On prend toujours une marge pour éviter qu'il en manque.

Prochaine étape: élévation du vide sanitaire... samedi et dimanche.
